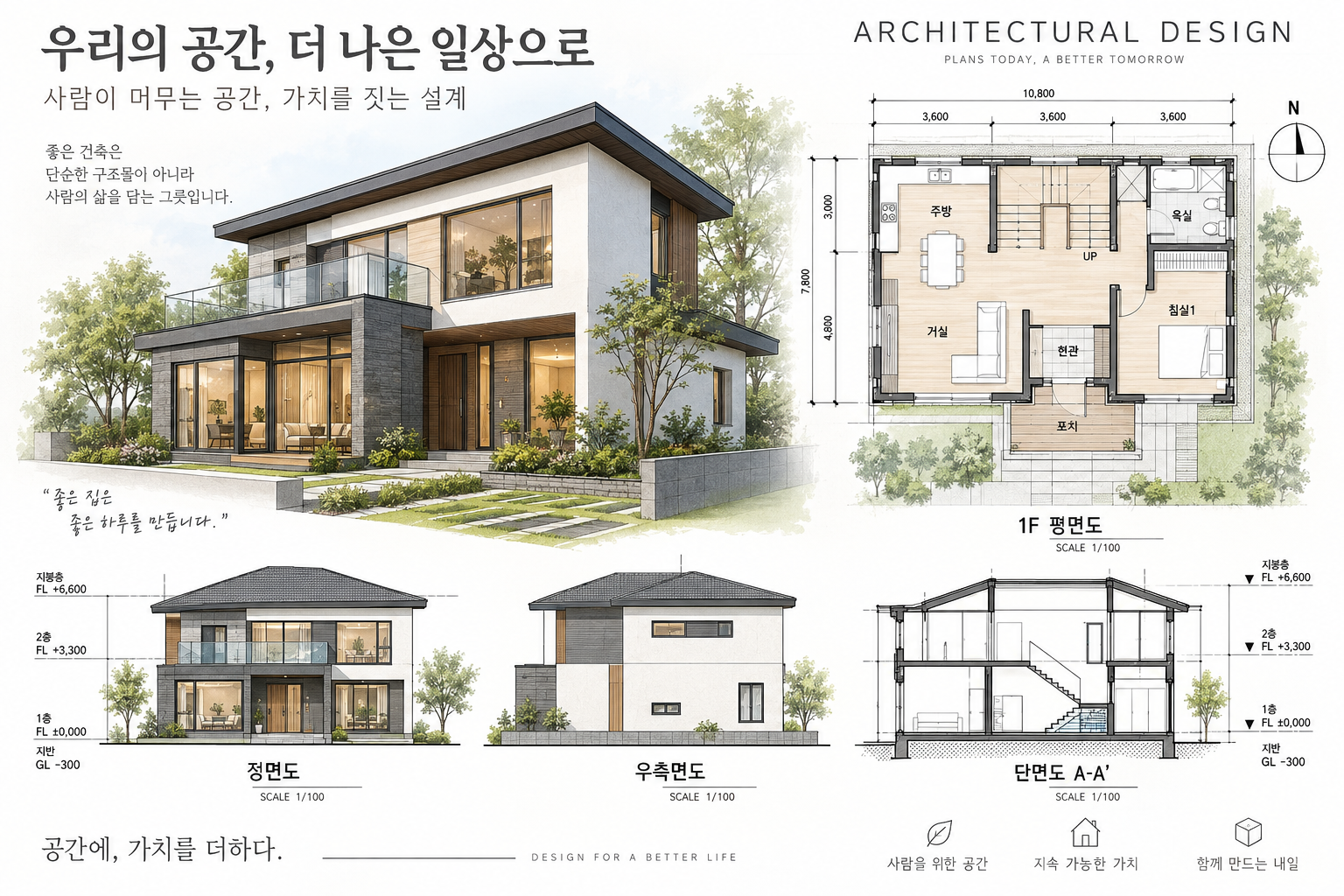

🏗️ 건축도면 기호 한눈에 보기
1. 선(Line) 기호
① 실선
━━━━━━━━━━━━
실선
→ 실제로 보이는 벽, 외곽선, 절단면 등을 표시
② 가는 실선
────────────
→ 치수선, 보조선 등에 사용
③ 점선
- - - - - - - -
→ 보이지 않는 부분이나 상부에 있는 요소 등을 표현할 때 사용
④ 쇄선
── · ── · ── · ──
→ 중심선, 기준선 등에 사용
⑤ 절단선
━━━━━━→
→ 단면을 어디에서 잘랐는지 표시
⑥ 중심선
─── · ─── · ───
→ 구조체 등의 중심을 표시
⑦ 축선
───── ○ ─────
→ 건물의 기준이 되는 Grid Line
⸻
2. 치수 기호
⑧ 치수선
←──── 3,600 ────→
→ 벽과 벽 사이 등의 거리
⑨ 연장선
│ │
│ │
←── 3,600 ──→
→ 치수를 측정할 위치까지 연결
⑩ 각도
∠ 45°
→ 벽이나 구조물의 각도
⑪ 반지름
R500
→ 반원의 반지름 500
⑫ 직경
Ø100
→ 지름 100
⑬ 동일 치수
EQ
→ 같은 간격 또는 동일 치수
⸻
3. 축선(Grid)
⑭ 문자 축선
──────○ A──────
⑮ 숫자 축선
──────○ 1──────
건축 평면도에서는
A-B-C-D…
와
1-2-3-4…
를 조합해서 건물의 위치를 표시합니다.
예:
B-3
→ B축과 3축이 만나는 위치
⸻
4. 벽체 기호
⑯ 외벽
┃████████┃
→ 건물 외부 벽
⑰ 내벽
┃▒▒▒▒▒▒┃
→ 실내 벽
⑱ 칸막이벽
┃────────┃
→ 실내 공간을 나누는 벽
⑲ 내력벽
┃████████┃
→ 하중을 받는 벽
⑳ 조적벽
┃▭▭▭▭┃
→ 벽돌이나 블록을 쌓은 벽
㉑ 콘크리트벽
┃········┃
→ 콘크리트 벽
㉒ 커튼월
┃│││││┃
→ 유리와 프레임으로 구성된 외벽
㉓ 방화벽
┃▒╳▒╳▒┃
→ 방화구획 등에 사용
㉔ 옹벽
┃██████╲
→ 토압을 견디는 벽
㉕ 파라펫
───────┐
│
│
→ 옥상 가장자리의 낮은 벽
⸻
5. 기둥(Column)
㉖ 사각 기둥
┌────┐
│ │
└────┘
→ 가장 흔한 기둥 표현 중 하나
㉗ 원형 기둥
╭──╮
╱ ╲
╲ ╱
╰──╯
㉘ 철골 H형 기둥
┌────┐
│
┌────┐
㉙ 기둥 번호
┌────┐
│ C1 │
└────┘
→ C1, C2, C3 등으로 구분
⸻
6. 보(Beam)
㉚ 일반 보
┃════════┃
㉛ 보 번호
B1
→ Beam 1
㉜ 큰보
┃━━━━━━━━┃
→ Girder
㉝ 보 크기 표시
B1 (300×600)
→ 폭 300 × 높이 600mm와 같이 표시하는 방식
⸻
7. 슬래브
㉞ 슬래브
┌────────────┐
│ · · · · · │
│ · · · · · │
└────────────┘
→ 바닥판 또는 지붕판
㉟ 슬래브 번호
S1
→ Slab 1
㊱ 슬래브 두께
THK. 150
→ 두께 150mm
⸻
8. 문(Door)
㊲ 한짝 여닫이문
┃────╮
┃ )
┃ )
→ 가장 대표적인 문 기호
㊳ 양짝 여닫이문
┃───╮ ╭───┃
┃ ) ( ┃
㊴ 미닫이문
┃────→────┃
┃────←────┃
㊵ 포켓도어
┃─────── - - - ┃
→
→ 문이 벽 속으로 들어가는 형태
㊶ 접이문
┃╲╱╲╱┃
㊷ 자동문
┃ ⇆ ┃
㊸ 회전문
╭───╮
│ \ │
│───│
│ / │
╰───╯
㊹ 방화문
┃───╮
→ 별도의 방화문 번호를 부여해 관리하기도 함
㊺ 문 번호
D1
→ Door 1
⸻
9. 창호(Window)
㊻ 일반창
┃ ║║║║ ┃
㊼ 고정창
┃══════┃
FIX
→ 고정창
㊽ 미닫이창
┃══→══┃
┃══←══┃
㊾ 여닫이창
┃╲ ╱┃
┃ ╲╱ ┃
㊿ 프로젝트창
┃╲────┃
┃ ╲ ┃
51. 루버창
┃════┃
┃════┃
┃════┃
52. 천창
┌──────┐
│ ╳ │
└──────┘
53. 창 번호
W1
→ Window 1
⸻
10. 계단
54. 직선계단
┌────────┐
│────────│
│────────│
│────────│
│ ↑ │
└────────┘
55. ㄱ자 계단
┌──────┐
│─────→│
│ │
│ ↑ │
└───┐ │
└──┘
56. U자 계단
┌───────┐
│──────↓│
│ │
│↑──────│
└───────┘
57. 나선계단
╭───╮
╭─┤ ↑ │
│ ╰───┤
╰─────╯
58. 계단참
┌────────┐
→ 계단 중간의 평평한 부분
59. 올라가는 방향
↑ UP
60. 내려가는 방향
↓ DN
61. 경사로
──────────→
/
/
─────
RAMP
⸻
11. 난간·손잡이
62. 난간
●────────────●
63. 손잡이
╱──────────╱
64. 난간대
│ │ │ │ │ │
→ 발코니나 계단 난간 등을 표현
⸻
12. 엘리베이터
65. 엘리베이터
┌────────┐
│ ╳ │
│ ╳ │
└────────┘
ELEV.
66. 승강로
┌────────┐
│ │
│ │
└────────┘
67. 엘리베이터 문
┃ ││ ┃
68. 에스컬레이터
┃▒▒▒▒▒┃
┃▒▒▒▒▒┃
┃▒▒▒▒▒┃
⸻
13. 화장실 위생기구
69. 변기
┌───┐
│ │
╰─┐ │
╰─╯
70. 세면대
┌────────┐
│ ○ │
└────────┘
71. 소변기
╭───╮
│ │
╰───╯
72. 욕조
╭──────────╮
│ │
╰──────────╯
73. 샤워부스
┌────────┐
│ ○ │
│ │
└────────┘
74. 바닥배수구
┌───┐
│ ✣ │
└───┘
FD
→ Floor Drain
⸻
14. 주방
75. 싱크대
┌──────────┐
│ ○ ○ │
└──────────┘
76. 가스레인지
┌──────┐
│ ○ ○ │
│ ○ ○ │
└──────┘
77. 냉장고
┌──────┐
│ │
│ │
└──────┘
78. 오븐
┌────┐
│ ○ │
└────┘
⸻
15. 가구 기호
79. 침대
┌───────────┐
│ ░░ │
│ │
└───────────┘
80. 소파
┌──────────┐
│ │
├──────────┤
│ │
└──────────┘
81. 책상
┌────────┐
│ │
└────────┘
│ │
82. 의자
╭───╮
│ │
╰─┬─╯
83. 식탁
╭──────╮
│ │
╰──────╯
○ ○
84. 붙박이장
┌──────────┐
│ │ │ │ │ │
└──────────┘
⸻
16. 단면·입면·상세도 기호
85. 단면 표시
A
○
│
└────────→
→ A-A’ 단면을 의미
86. 절단 방향
A ─────────→ A'
→ 화살표 방향으로 바라본 단면
87. 입면 표시
◇
1/A-201
→ 특정 방향의 입면도 연결
88. 상세도
◯
1/A-501
→ 해당 부분의 확대 상세도
89. 확대 표시
╭────╮
│ ① │
╰────╯
→ ① 부분을 확대해서 별도 도면에 표현
⸻
17. 레벨·높이 기호
90. 기준 레벨
▼
──────┼──────
±0.000
91. 바닥 레벨
FL ±0.000
92. 지반 레벨
GL -0.300
93. 천장 레벨
CL +2.400
94. 지붕 레벨
RL +9.600
95. 층 높이
↑
│ 2,400
│
↓
⸻
18. 단차 표시
96. 올라가는 단차
UP 150
97. 내려가는 단차
DN 150
98. 바닥 단차
──────────
│
└────────
↓
150
⸻
19. 지붕 기호
99. 평지붕
────────────
100. 박공지붕
/\
/ \
/____\
101. 모임지붕
/\
/ \
/____\
102. 외쪽지붕
______
/
/
103. 지붕 경사
SLOPE 1/100 →
104. 배수 방향
──────→
→ 빗물이 흐르는 방향
105. 용마루
────────────
106. 처마
- - - - - - -
107. 홈통
∪────────∪
108. 선홈통
│
│
│
109. 천창
┌──────┐
│ ╳ │
└──────┘
⸻
20. 재료 해칭
110. 콘크리트
┌────────┐
│ · · · ·│
│ · · · ·│
└────────┘
111. 벽돌
┌────────┐
│▭ ▭ ▭ ▭│
│ ▭ ▭ ▭ │
└────────┘
112. 목재
┌────────┐
│/////// │
│/////// │
└────────┘
113. 단열재
┌────────┐
│○○○○○○│
│○○○○○○│
└────────┘
114. 석재
┌────────┐
│╱╲╱╲╱╲│
│╲╱╲╱╲╱│
└────────┘
115. 타일
┌────────┐
│□ □ □ □│
│ □ □ □ │
└────────┘
116. 유리
┌────────┐
│ ╱ ╱ ╱ │
│╱ ╱ ╱ │
└────────┘
⸻
21. 대지·배치도 기호
117. 대지경계선
- · - · - · - · -
118. 건축선
────────────
119. 도로
════════════════
120. 주차구획
┌────┐ ┌────┐
│ │ │ │
│ │ │ │
└────┘ └────┘
121. 차량 진입 방향
→
122. 보행자 동선
- - - - →
123. 담장
││││││││
124. 대문
┃ ┃
125. 나무
╭──╮
╱ ╲
╲ ╱
│
│
126. 조경
✿ ✿ ✿ ✿
127. 경사면
╲╲╲╲╲
128. 옹벽
████████
⸻
22. 공간을 표시하는 약어
129. 현관
ENT.
130. 거실
LIV.
131. 식당
DIN.
132. 주방
KIT.
133. 침실
BED.
134. 욕실
BATH.
135. 화장실
WC
136. 계단
ST.
137. 발코니
BAL.
138. 복도
HALL
139. 창고
STORAGE
140. 팬트리
PANTRY
⸻
23. 건축도면에서 자주 보는 기타 기호
141. 북쪽
N
↑
142. 중심점
＋
143. 기준점
⊕
144. 원형 구멍
○
145. 직경 표시
Ø
146. 반지름
R
147. 반복
TYP.
→ 같은 형태가 반복 적용됨
148. 동일
EQ.
→ 동일한 간격이나 치수
149. 축척 없음
NTS
→ Not To Scale
150. 번호 표시
① ② ③
→ 상세도나 참조 위치 등을 연결할 때 사용
⸻

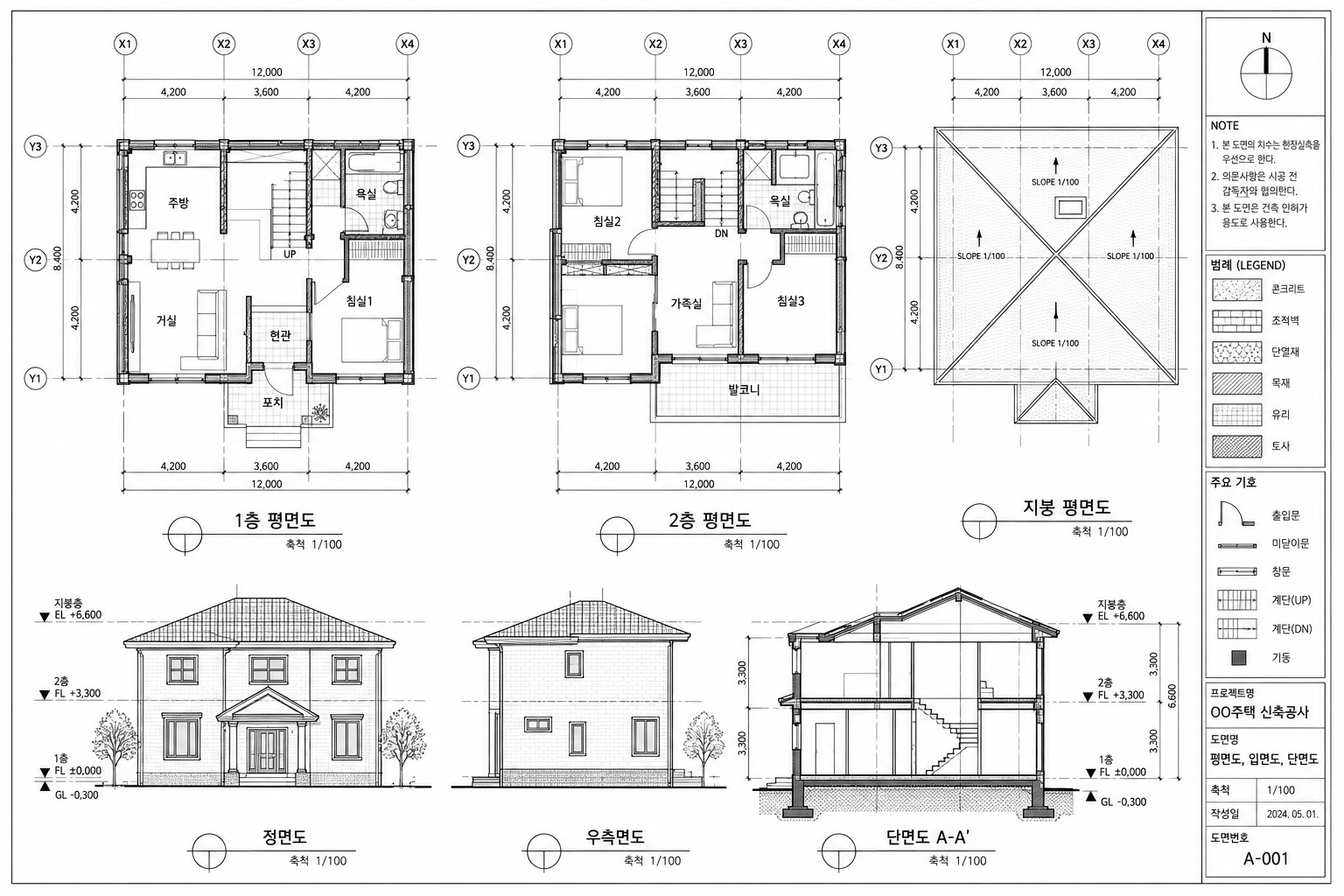

🔎 특히 중요한 것만 다시 추리면
실제 건축 평면도를 처음 볼 때는 아래 기호부터 알아두시면 됩니다.
벽
┃████┃
기둥
□
보
════════
문
┃───╮
미닫이문
┃──→──┃
창
┃║║┃
계단
──── ↑
엘리베이터
┌───┐ ELEV.
축선
──── ○A ────
치수
←── 3,600 ──→
절단선
A ─────→ A'
단면
○ A
상세도
○ 1/A-501
레벨
▼ FL ±0.000
북쪽
N ↑
기둥 번호
□ C1
문 번호
D1
창 번호
W1
슬래브
S1
보 번호
B1
